一、产品概述

环形孔板流量计是一种特殊结构差压式节流流量装置，和标准同心孔板的流道结构相反：中心为实心测流挡板，

流通通道为挡板与管壁之间的环形缝隙（环隙）。整套系统由环形孔板节流本体、引压管路、三阀组、差压变

送器、流量积算仪组成，用于连续测量密闭管道内液体、气体、饱和及过热蒸汽的体积流量、质量流量。环

形孔板不属于国标标准节流件，为专用非标节流装置，尤其适合脏污介质、现场直管段不足的工况，在冶金

煤气、重油、含尘烟气管线中应用广泛。

二、工作原理

测量原理遵循差压节流理论：流体流入仪表后，被中心的实心测流板阻挡，只能沿管壁的环形通道流过，流

通截面突然收缩，流速升高、静压降低，在节流件上下游形成稳定差压。流量与差压的平方根成函数关系，

差压变送器采集压差信号，配合积算仪、温压补偿单元运算得到瞬时流量与累计流量。

区别于标准孔板：介质中泥沙、粉尘、冷凝水等杂质大多沿管壁流动，环形流道恰好让杂质随主流高速通过，

不容易沉积堵塞节流面与取压口，抗堵性能远优于标准同心孔板。本体配套均压环取压结构，采集管道截面

平均静压，大幅削弱流速畸变带来的测量误差。

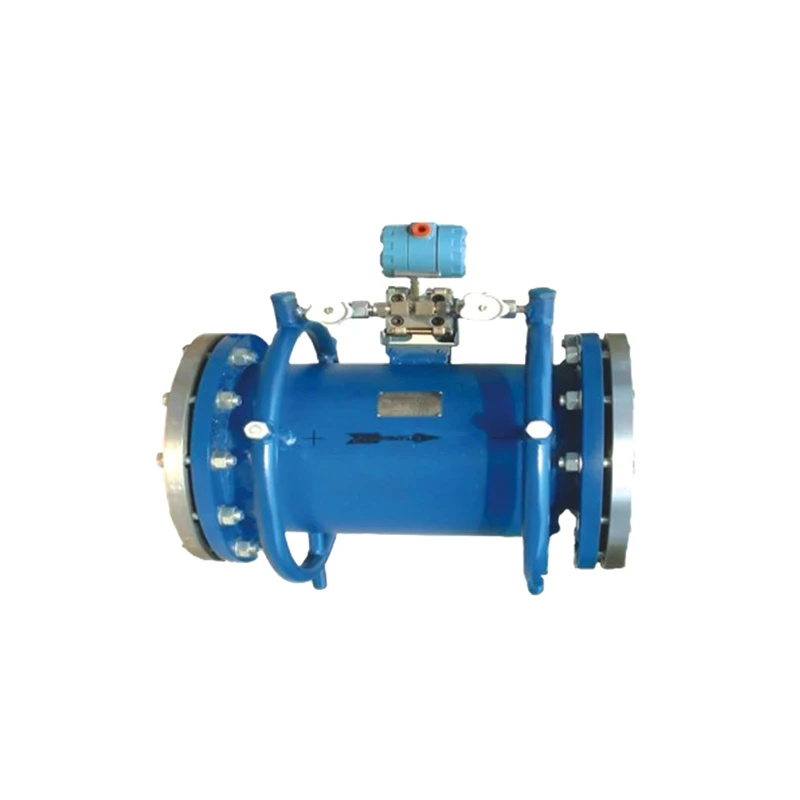

三、产品结构组成

1. 节流本体（一体测量管段）：自带直管段筒体，法兰或者焊接连接；

2. 中心测流板组件：同轴实心圆板，由支撑筋固定在管道中心，为核心节流元件；材质可选304、316L、

哈氏合金等；

3. 均压环取压机构：沿圆周多测点取压，均衡截面上的压力，降低流场扰动影响；

4. 夹套保温腔体（可选）：用于重油、渣油等易结晶、易凝固介质，可通蒸汽保温或者冷却液降温；

5. 引压管路、三阀组、差压变送器、流量积算仪：差压信号采集、温压补偿运算、流量显示与信号输出。

四、产品特点

1. 抗堵塞性能优异，杂质、冷凝水沿管壁环隙通行，不易滞留堆积，适合脏污、带冷凝液、含微量固体颗粒

的介质，可靠性优于偏心孔板、圆缺孔板；

2. 所需直管段短，抗流场畸变能力强：单90°弯头下游仅需前直管段2D，部分流场扰动工况前直管段仅需

0.5D，适合安装空间受限、管路弯头阀门密集的现场；

3. 结构坚固，耐高温**；测流板受热膨胀不会改变节流流通形状，高温工况下流出系数稳定性好；

4. 支持做成夹套保温型，可测量易凝固、易汽化介质；

5. 均压环取压，取压信号为截面平均压力，局部涡流、旋流对测量精度影响*小；

6. 无运动部件，使用寿命长；可配套一体化远传变送器，布线简单，可接入DCS、PLC能源管理系统。

使用局限性：不属于GB/T2624规定的标准节流件，不能直接用于贸易结算计量，每台需要单独标定；量程

比依然偏窄，常规3:1‑5:1；存在不可逆压力损失；不适用于高粘度介质、大颗粒固‑液两相流；低雷诺数工

况测量误差增大。

五、常规技术参数

项目 参数指标

测量介质 煤气、烟气、蒸汽、重油、循环水、工艺气体、含微量杂质单相流体

公称通径 DN50～DN2600，超大口径可定制

量程比 标准3:1～5:1

测量精度 ±1.0%～±2.5%FS（标定后）

介质温度 -40℃～+530℃，夹套型另计

公称压力 PN16～PN100，**结构*高可定制至42MPa

供电电源 差压变送器DC24V；积算仪可选AC220V

输出信号 4‑20mA、RS‑485‑Modbus‑RTU、HART、脉冲、继电器**输出

接液材质 304/316L不锈钢（标配），哈氏合金、钛材防腐定制

连接形式 法兰连接、对焊连接

六、典型应用领域

• 冶金行业：高炉煤气、焦炉煤气、热风、脏污烟道气流量监测；

• 石油化工：重油、渣油、伴生气、冷凝液管线流量监控；

• 热力电厂：带冷凝水的饱和蒸汽、循环冷却水；

• 市政、建材、环保：窑炉烟气、废气、脏污工艺气体监测；

• 老管线改造，管路布局紧凑、直管段严重不足的流量监测点位。
