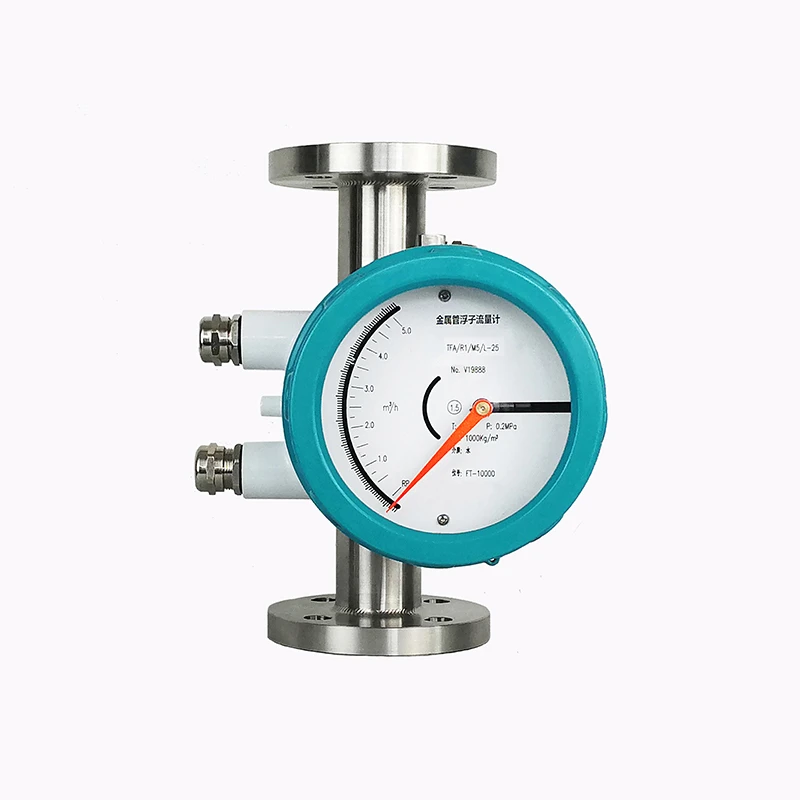

一、产品概述

金属管浮子流量计（又称金属转子流量计）是一种变面积式流量测量仪表，依靠浮子在锥形金属管内的升降位置反映介质瞬时体积流量，适用

于液体、气体、蒸汽的流量测量。产品结构坚固、耐**高温，是工业中小管径工况下常用的就地指示及远传型流量仪表。主要分为就地指针型、

电远传型（4‑20mA）、智能型带通讯输出三大类，可实现现场直读、流量变送、远程监控等不同功能需求。

二、工作原理

仪表核心部件为上宽下窄的锥形金属测量管与可**浮动的浮子。介质自下而**经测量管，流体冲击力托起浮子，浮子上升，浮子与锥管内壁之

间的流通环隙面积随之增大；当浮子受到的升力、浮力与自身重力达到平衡时，浮子稳定在某一高度。浮子的平衡高度与介质流量呈对应关系，

通过磁耦合机构将浮子位置传递至表头，直接转换成流量示数，远传型再通过传感器将位置信号**为标准**号输出。

注意：浮子的标定流量基于标定介质（水/空气），测量其他介质时必须进行密度、粘度参数修正。

三、产品结构组成

1. 锥形金属测量管：采用不锈钢材质，**、强腐蚀工况可定制**合金，是流量测量的主体腔体；

2. 浮子组件：根据介质特性选用304、316L、哈氏合金、钛材等材质，部分工况选配硬质合金耐磨层；

3. 磁耦合传动机构：无机械直连，密封隔离管内介质，将浮子位置无接触传递至外部表头，杜绝介质外漏；

4. 显示变送表头：

◦ 就地型：机械指针表盘，现场直接读取瞬时流量；

◦ 智能远传型：内置角位移传感器、单片机，显示瞬时、累积流量，输出标准信号，支持参数组态。

5. 连接法兰/螺纹接口：法兰、螺纹、卡箍等多种连接形式，适配不同管路安装要求。

四、产品特点

1. 金属壳体强度高，可承受高温、**，可测量蒸汽、高温导热油等介质，适用工况范围广；

2. 流量直观可见，就地指示型无需供电即可现场读数，断电不影响现场观测；

3. 结构简单可靠，具备一定抗杂质能力，相比于玻璃管转子流量计抗冲击、不易破碎；

4. 压力损失稳定且较小，对管路工况影响小；

5. 量程比一般10:1，特殊定制可达20:1，适合中小流量连续监测；

6. 智能远传款支持4‑20mA、RS‑485 Modbus‑RTU、HART通讯输出，可接入PLC、DCS控制系统；可带上下限流量**开关输出；

7. 安装维护便捷，垂直上进下出安装，部分型号可做水平、倒装结构定制。

使用局限性：必须垂直安装（常规款）；流量受介质密度、粘度、压力影响，非标定介质需要参数修正；不适合大口径管道，常规适用

DN15～DN100；介质脉动流、剧烈湍流会造成浮子跳动，测量不稳定；含有大颗粒硬质杂质的介质容易卡滞浮子。

五、常规技术参数

测量介质 液体、气体、饱和蒸汽、过热蒸汽、低粘度工艺流体

公称通径 DN15～DN100（主流），特殊定制DN125、DN150

量程比 标准10:1，定制型20:1

测量精度 ±1.5%FS、±2.5%FS

介质温度 -80℃～+450℃

公称压力 PN16、PN40、PN63、PN100（**款可定制***力）

供电电源 就地型无供电；远传智能型 DC24V（常规）

输出信号 就地指针；4‑20mA；RS‑485‑Modbus‑RTU；HART；继电器**

防护等级 IP65，防爆型可提供Ex ia/Ex d防爆等级

接液材质 304/316L不锈钢（标配），哈氏合金、钛材、蒙乃尔合金（防腐定制）

安装方式 标准垂直安装（介质自下而上），可定制特殊流向结构

六、典型应用领域

• 石油化工：工艺管线中小流量液体、气体、蒸汽流量监控；

• 水处理：加药管路、药剂投加流量监测；

• 能源热力：蒸汽、导热油、燃气支管流量监测；

• 冶金、制药、食品、轻工行业：工艺气体、惰性保护气、物料管线流量指示；

• 实验室、配套设备、撬装设备的小流量监测。
