一、产品概述

V锥流量计又称内锥流量计，属于环形节流式差压流量仪表，是一种非国标非标节流装置。在测量管中心同轴

悬挂**线型V‑型锥体，流体沿锥体与管壁之间的环形间隙流通，通过采集锥体上下游差压实现流量测量。整

套仪表由V锥节流本体、引压管路、三阀组、差压变送器、流量积算仪（温压补偿单元）组成，分为分体式、

一体化集成式两种结构，可连续测量密闭管道内单相液体、气体、饱和/过热蒸汽，也可用于部分气‑液两相

脏污介质流量监测，非常适合直管段不足、介质易结垢淤积的复杂工况。

二、工作原理

仪表测量原理基于伯努利方程与流体连续性方程。流体沿管道向前流动，撞击锥尖后被V锥向管壁导流，流通

截面收缩，介质流速升高、静压下降；**取压口采集锥体上游管壁静压，低压取压口采集锥体尾部低压区

压力，形成稳定差压。流量与差压的平方根呈函数关系，差压变送器采集压差信号，再通过积算仪配套温度、

压力补偿运算，输出瞬时流量、累积流量。

V锥独特的流线型锥体自带流场自整流效果，可以主动重塑畸变流速剖面，因此对上游弯头、阀门等扰动的

抗干扰能力远优于标准孔板、环形孔板等常规节流件。

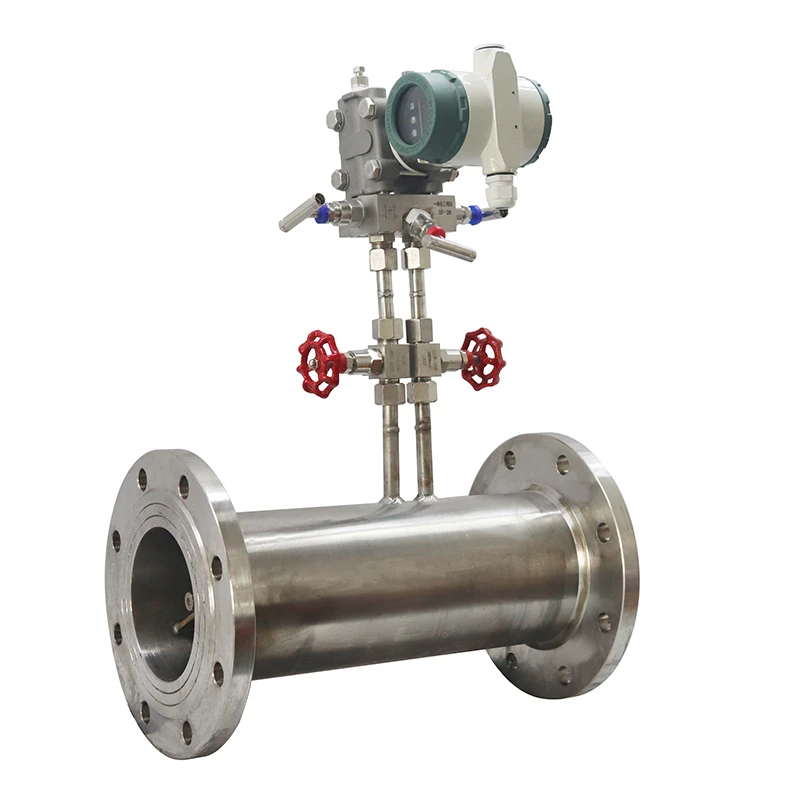

三、产品结构组成

1. 测量管本体：整体式筒体，法兰或者对焊连接，为仪表承压主体；

2. V‑锥节流件与支撑筋：核心流线型锥形节流元件，通过支撑结构固定于管道中心；材质可选304、316L、

哈氏合金等；

3. 高低压取压接口：**取压口开设于上游管壁，低压取压口从锥体尾部引出；

4. 引压管路、三阀组：传递差压信号，用于仪表投运、排污、离线校验；

5. 差压变送器、流量积算仪：差压信号采集、温压补偿运算、流量显示、信号输出；

6. 夹套保温结构（可选）：用于重油、沥青等易结晶、易凝固介质。

四、产品特点

1. 自整流性能优异，直管段需求极短，常规上游仅需0‑3D、下游0‑1D，管路密集、弯头多路扰动的狭小空

间工况均可使用；

2. 流线型钝角节流边缘，介质顺着锥面流动，杂质不易堆积、不易冲刷磨损节流刃口，具备自清洁效果，

长期运行流出系数稳定性好，复测标定周期长，适合脏污、易结垢介质；

3. 压力损失低，同等工况下压损仅为标准孔板的1/3～1/5，降低管网输送能耗；

4. 量程比宽，常规可达10:1‑15:1，远高于普通孔板的3‑5:1，宽流量波动工况适应性*强；

5. 测量雷诺数区间宽，低流速、低雷诺数工况依然可以稳定测量；

6. 耐高温**，结构坚固，无运动部件，使用寿命长；一体化集成款式布线简单，可直接接入DCS、PLC、

能源管理平台。

使用局限性：不属于GB/T2624标准节流件，不能直接用于贸易结算计量，每台产品需要单独标定；依然

存在不可逆压力损失；不适用于含有大量大颗粒硬质固体的两相流介质；造价高于标准孔板。

五、常规技术参数

项目 参数指标

测量介质 洁净/含微量杂质的液体、气体、饱和蒸汽、过热蒸汽、部分气‑液两相介质

公称通径 DN15～DN3000，超大口径可定制

量程比 标准10:1‑15:1

测量精度 ±0.5%～±1.0%FS（经标定后），重复性可达±0.1%

介质温度 -40℃～+850℃，夹套保温型另计

公称压力 PN16‑PN100，**结构*高可定制至42MPa

供电电源 差压变送器DC24V；积算仪可选AC220V

输出信号 4‑20mA、RS‑485‑Modbus‑RTU、HART、脉冲、继电器**输出

接液材质 304/316L不锈钢（标配），哈氏合金、钛材防腐定制

连接形式 法兰连接、对焊连接

六、典型应用领域

• 冶金行业：高炉煤气、焦炉煤气、转炉煤气、脏污烟气流量监测；

• 热力电力：带冷凝水的蒸汽、锅炉辅汽、循环水、烟道气体监测；

• 石油化工：重油、伴生气、火炬气、工艺管线脏污流体监控；

• 市政、建材、环保窑炉废气、园区能源管网流量监测；

• 老旧管网改造、管廊空间狭小、直管段严重不足的流量测点。
