一、产品概述

文丘里流量计（经典文丘里管）是国标标准差压式节流装置，按照GB/T 2624‑2006、*** 5167标准设计制造，

可用于贸易结算计量。整体由入口收缩段、圆柱形喉道、扩散恢复段三段流道一体成型，流体通过喉道产生

差压实现流量测量。整套系统包含文丘里管本体、取压口、引压管路、三阀组、差压变送器、流量积算仪

（温压补偿单元），分为铸造文丘里、机械加工（粗焊）文丘里、短式文丘里等型式，可长期测量密闭管道

内单相液体、气体、饱和及过热蒸汽，是压损*低的标准节流仪表。

二、工作原理

流体沿管道进入文丘里的锥形收缩段，流通截面逐步缩小，流速持续升高、静压下降；流体到达中间的圆

柱形喉道时流速达到峰值，压力*低；之后介质经过扩散段，流道截面逐渐扩大，大部分动能重新**为

静压。分别采集上游直管段处**压力与喉道处低压压力，形成稳定差压。流量与差压的平方根呈正比关

系，差压变送器采集压差信号，再配合温度、压力补偿运算，得到瞬时流量与累积流量。

相比于孔板，独特的渐变式流道大幅降低涡流损耗，压力恢复效果好，**压力损失远小于孔板、V锥流

量计。

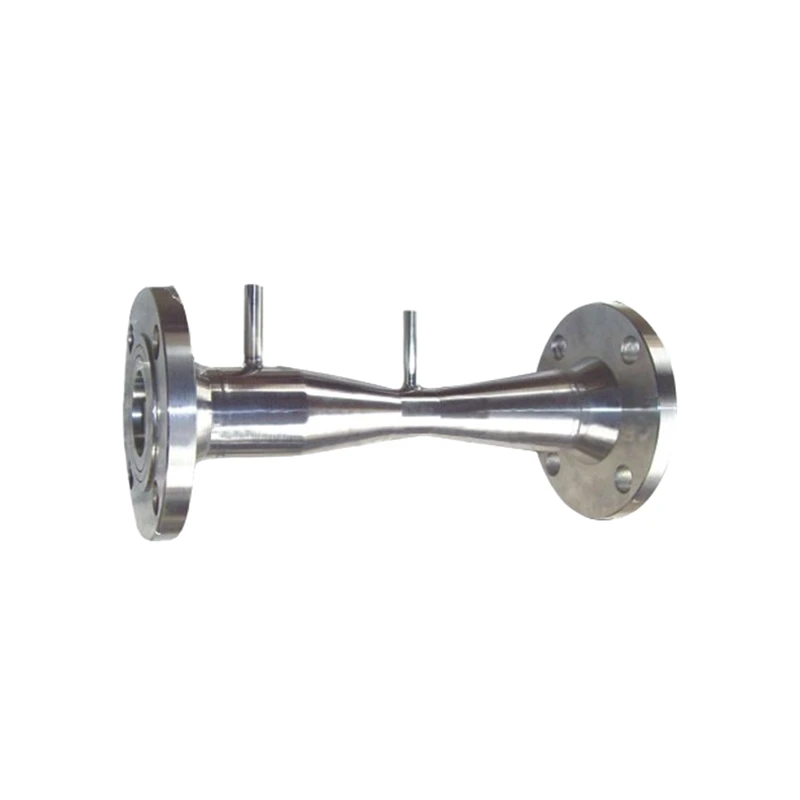

三、产品结构组成

1. 入口圆筒段：与工艺管道等径，稳定来流流场，设置上游**取压口；

2. 圆锥收缩段：流道平滑收缩，引导流体加速向喉道汇聚；

3. 圆柱形喉道：节流核心，设置低压取压口，差压信号采集位置；

4. 圆锥扩散段：流道平缓扩大，实现压力恢复，降低管网**压损；

5. 法兰/焊接连接端：和工艺管路对接；

6. 引压管路、三阀组、差压变送器、流量积算仪：差压采集、温压补偿、流量显示与信号输出。

四、产品特点

1. 属于国标标准节流件，流出系数标准化，可直接用于贸易结算计量，无需逐台实流标定（必要时送检标

定），计量公信力强；

2. 流道平滑渐变，涡流损耗小，压力恢复性能**，**压力损失仅为标准孔板的1/4～1/6，长期运行可以

显著降低输送动力能耗；

3. 内壁光滑无尖锐刃口，耐冲刷磨损，使用寿命长；

4. 流场扰动适应性优于孔板，但弱于V锥，对直管段仍有一定要求；

5. 量程比常规3:1～5:1，优化型文丘里可做到8:1；

6. 耐高温、**，结构稳定，无运动部件，运行维护量低；信号输出完善，支持接入DCS、PLC、能源管理

平台。

使用局限性：制造成本高，体积长、占用空间大；流道虽然不容易结垢，但不适合含大量固体颗粒、高粘

稠介质；对脏污介质适应性差，喉道取压口容易被粉尘、沉积物堵塞；依然需要满足规范要求的直管段；

低雷诺数工况测量精度下降。

五、常规技术参数

项目 参数指标

测量介质 单相洁净液体、气体、饱和蒸汽、过热蒸汽

公称通径 DN50～DN1200，超大口径可定制

量程比 标准3:1～5:1，特殊优化型可达8:1

测量精度 ±0.75%～±1.5%FS（符合国标工况条件下）

介质温度 -40℃～550℃

公称压力 PN16～PN100，**结构可定制

供电电源 差压变送器DC24V；积算仪可选AC220V

输出信号 4‑20mA、RS‑485‑Modbus‑RTU、HART、脉冲、继电器**输出

接液材质 304/316L不锈钢（机加工款）、铸钢（铸造文丘里），哈氏合金防腐定制

执行标准 GB/T 2624‑2006、*** 5167

连接形式 法兰连接、对焊连接

六、典型应用领域

• 热力、电力：主蒸汽、给水、一次风、二次风等需要精准计量、重视压损能耗的管线；

• 石油化工：**洁净工艺气体、原料油、循环水贸易计量管线；

• 市政、水厂：大口径清水、原水流量贸易结算；

• 工厂能源管网，介质洁净、长期连续运行，希望降低管道输送能耗的流量测点。
