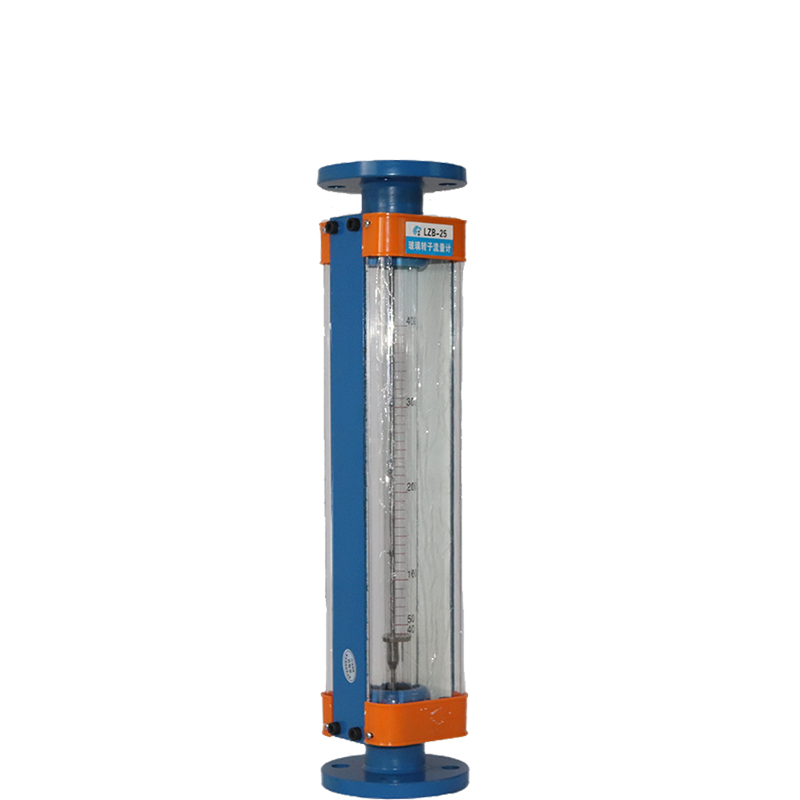

一、产品概述

玻璃转子流量计（玻璃管浮子流量计）是变面积式就地流量指示仪表，以透明锥形玻璃管作为测量腔体，直观

观察浮子位置，用来连续测量密闭管道内液体、气体的体积流量。产品结构简单、性价比高，仅作现场就地指

示，常规不带远传输出，部分型号可加装限位**开关。是小流量支管、实验管路、设备配套*常用的流量仪

表。

二、工作原理

介质自下而上垂直流过锥形玻璃管，流体向上的推力托起浮子，浮子上升，浮子与锥管内壁之间的流通间隙面

积随之增大；当流体升力、浮力与浮子重力达到平衡时，浮子稳定在某一高度。以浮子的中心平面作为流量读

数基准，直接从玻璃管的刻度标尺读取瞬时流量。

说明：出厂刻度以清水（液体）、标准状态空气（气体）标定，测量其他介质时，流量读数需要进行密度、压力

修正。

三、产品结构组成

1. 锥形玻璃测量管：高硼硅玻璃锥管，透明度高，耐温耐压，刻有流量刻度；

2. 浮子：可选304不锈钢、316L、塑料、玛瑙等材质，根据介质腐蚀性、耐磨性选型；

3. 上下基座与密封组件：塑料、铸铝、不锈钢基座，配备密封圈，提供管路连接接口；

4. 导向杆（部分型号配置）：约束浮子运动轨迹，防止浮子偏斜、旋转紊乱；

5. 限位**组件（选配）：加装磁感应开关，实现流量上下限开关量**输出。

四、产品特点

1. 流量可视性极强，可以直接观察浮子运动状态，判断管路流动情况；

2. 结构简单，无电子元器件，无需供电，**成本低；

3. 压力损失小且稳定，适合长期连续小流量监测；

4. 安装、拆卸、清洗内部管路杂质较为方便；

5. 规格齐全，包含普通型、防腐衬塑型、微小流量型，螺纹、软管、法兰多种连接方式。

使用局限性：玻璃管存在破碎风险，不能用于剧烈冲击、强振动工况；不能测量蒸汽；只可垂直下进上出安装

；介质脉动会造成浮子跳动；原生无远传输出，无法直接接入自控系统；耐压、耐温能力低于金属管浮子流量

计；含硬质颗粒介质容易划伤玻璃内壁、卡滞浮子。

五、常规技术参数

项目 参数指标

测量介质 洁净气体、液体（不可用于蒸汽）

公称通径 DN4～DN100，微小流量规格可至DN2、DN3

量程比 标准10:1

测量精度 ±2.5%FS，高精度款可达±1.5%FS

介质温度 -20～+120℃（高硼硅玻璃，高温型另定制）

公称压力 PN0.6～PN1.6MPa，小口径低压款压力*低

供电电源 常规型号无供电；选配**开关时，**回路外部供电

输出信号 就地刻度直读；可选配上下限开关**输出，无4‑20mA、通讯输出

接液材质 基座：PVC、PP、304/316L不锈钢；浮子：不锈钢、玛瑙、PTFE；密封件：丁腈橡胶、氟橡胶等

安装方式 严格垂直安装，介质自下而**入

六、典型应用领域

• 水处理：加药系统、药剂投加支管流量监视；

• 化工、精细化工：工艺小流量气体、液体管线监测；

• 科研实验室、教学试验装置、气体供气柜；

• 环保设备、废气处理、曝气管路、臭氧投加；

• 制药、食品轻工、各类成套设备、仪器设备配套。
