一、产品概述

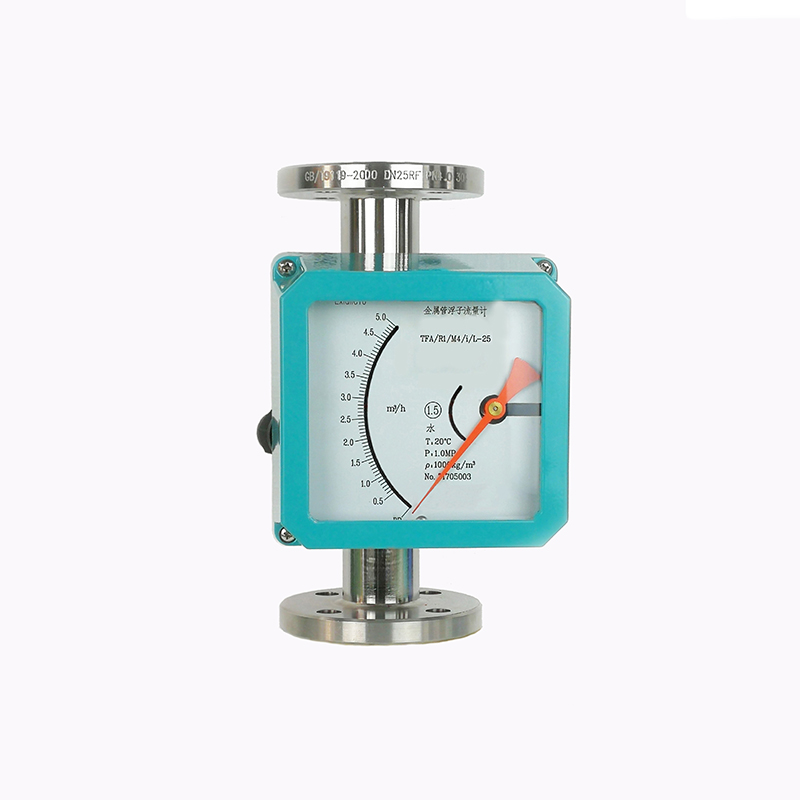

M1为行业通用的就地机械指针式指示器代号，装配M1表头的金属管浮子流量计是变面积式流量仪表中*经典的基础款产品。整机由锥形测量

管、浮子组件、磁耦合传动机构、M1方形就地指示表头组成，标准配置无供电、无电子远传功能，仅依靠机械指针现场直读瞬时流量，可适

配垂直下进上出、侧进侧出、夹套保温等各种流道结构的测量管体，用来连续测量密闭管道内液体、气体、饱和蒸汽的体积流量，多用于只需

要现场巡检观测、无需远程信号上传的工况。在M1基础上也可加装限位**组件，实现流量超限开关量输出。

二、工作原理

测量本体遵循常规金属管浮子流量计变面积测量原理：介质自下而**过锥形测量管，浮子在流体差压作用下抬升，当浮力、流体推力与浮子

自重达到平衡，浮子稳定在对应流量的高度。浮子内置永磁体，通过无接触磁耦合机构驱动M1指示器内部随动磁钢，直接带动表盘指针偏转，

在刻度盘上直接显示瞬时流量数值，全程不需要电源供电即可正常工作。

补充说明：M1指示器本身不含电路板、数显模块，无远传信号输出；如需4‑20mA、通讯输出，需要选用M2智能型指示器。M1型可额外选

配外置的流量限位**附件，实现上下限开关量**信号输出。

三、产品结构组成

1. 测量管总成：垂直下进上出标准管体（也可配套水平侧进‑侧出、夹套保温、高温**特殊管体），接液部件材质可按需定制；

2. 浮子组件：浮子、导向杆、内置磁钢，材质包含304、316L、哈氏合金、钛材等；

3. 磁耦合隔离传动机构：非接触式磁力传动，介质完全密封于测量腔体内部，无介质外漏风险；

4. M1型方形就地指示器（表头核心）：铝合金方形外壳，纯机械指针表盘，刻度盘可按照介质工况定制标定刻度；可加装SJ3.5型限位触发组

件，实现流量上下限**输出接口。

四、产品特点

1. 无源机械指示，无需供电，断电、停电状态下均可稳定读取流量，可靠性高、维护量极低；

2. 方形壳体结构紧凑，可视角度好，表盘刻度清晰，便于现场巡检读数；

3. 指示器模块化设计，表头可以单独拆装*换，与测量管体之间配件通用性强；

4. 全金属测量管耐高温**，可用于蒸汽、高温导热油等工况，适配绝大多数工业流体；

5. 基础款仅就地指示；可选配限位**组件，输出开关量联锁信号，用于流量超限**、泵阀联锁控制；

6. 量程比标准10:1，特殊定制可达20:1，压力损失稳定偏小；

7. 可与多种流道管体组合：标准垂直型、水平侧进‑侧出型、夹套保温型、高温**型。

使用局限性：原生无远传、无累积流量显示，不能直接接入DCS/PLC系统；脉动流工况指针易抖动，脉动管路前端建议加装阻尼器；测量非标定

介质时，必须重新

标定刻度盘。

五、常规技术参数（装配M1指示器整机）

项目 参数指标

测量介质 液体、气体、饱和蒸汽、低粘度工艺流体

公称通径 DN15～DN100（主流），可定制DN125‑DN150

量程比 标准10:1，定制型20:1

测量精度 ±1.5%FS、±2.5%FS

介质温度 -80℃～+450℃（依管体结构而定）

公称压力 PN16、PN40、PN63，**结构可定制

供电要求 基础M1型无供电；选配**附件时，**回路外部供电

输出信号 就地指针指示；可选配上下限继电器开关**输出，无4‑20mA、RS485输出

防护等级 IP65，防爆型可做本安Ex ia IIC T6

指示器壳体 压铸铝合金方形壳体（M1标准外形）

接液材质 304/316L不锈钢（标配），哈氏合金、钛材、内衬PTFE防腐定制

安装形式 优先垂直下进上出，亦可配套水平侧进‑侧出管体

六、典型应用领域

• 化工、热力蒸汽支管、导热油管线，仅需现场巡检观测流量；

• 水处理加药管路、小型撬装设备，现场就地流量监控；

• 惰性保护气体、工艺气体支管现场流量监视；

• 实验室、成套机组、非自控回路的流量监测点位；

• 老管线改造，仅做流量目视监控，不需要接入自动化控制系统。

七、选型要点

1. 仅需要现场看流量，不需要远传信号，选择M1型就地指示；需要远传、液晶累积流量显示，选用M2型指示器；

2. 有流量超限联锁**需求，M1表头配套加装限位**组件；

3. 明确管体流向结构（垂直下进上出 / 侧进‑侧出 / 夹套保温）；

4. 提供介质密度、粘度、工况温压，定制专用流量刻度盘；

5. 脉动流工况，选型带阻尼结构的测量管组件，抑制指针抖动。
