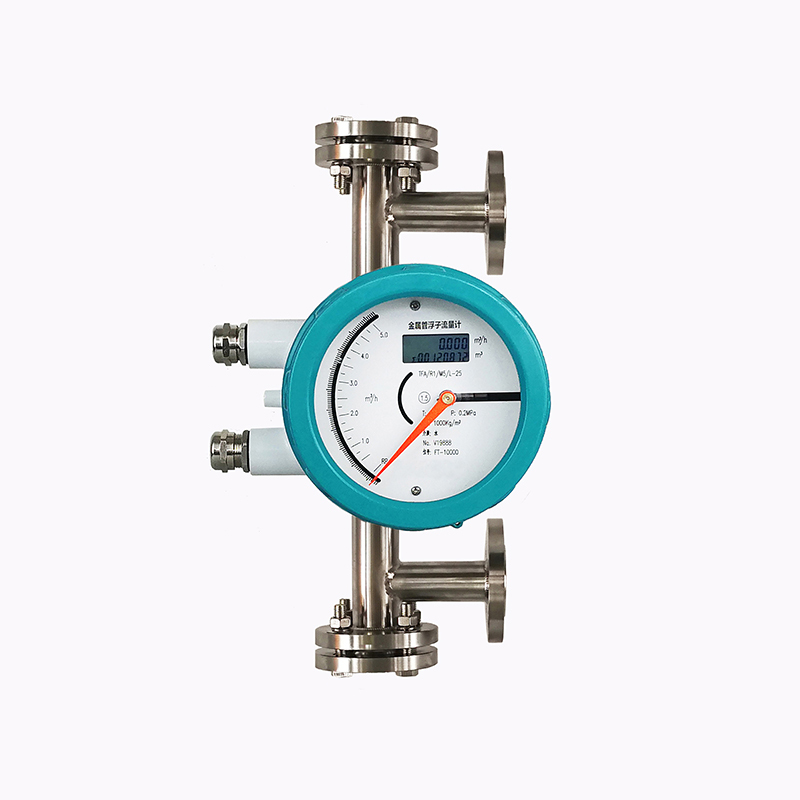

一、产品概述

侧进侧出金属管浮子流量计为水平安装型变面积式流量仪表，介质从阀体一侧流入、另一侧流出，管路水平直通布置，专门用于工艺管线无

法垂直安装（常规下进上出型）的工况仪表同样分为就地指针指示型、智能远传型两大类，可实现现场流量直读、远传信号输出，用来连续

测量封闭管道内液体、气体的体积流量。该结构很好解决了管廊、设备撬装、加药管线等空间受限、

管线只能水平敷设场景的流量监测需求。

二、工作原理

仪表依旧基于变面积流量测量原理，内部采用弹簧力平衡结构，依靠流体的水平推力推动浮子沿测量腔轴向移动，压缩复位弹簧。当流体推

力、浮力与弹簧弹力达到动态平衡时，浮子稳定在固定位置，浮子位移量与介质流量呈稳定对应关系。浮子内置永磁体，通过无接触磁耦合

机构将位移信号传递至外部表头，就地型直接**为指针流量示数；智能远传型通过角位移传感器采集位置信号，运算后输出标准**号。

注意：不同于垂直下进上出型依靠重力平衡，侧进侧出结构依靠弹簧作为回复力，弹簧特性直接决定流量刻度；测量非标定介质时，同样需

要做密度、粘度修正。

三、产品结构组成

1. 水平阀体总成（侧进侧出流道）：直通式水平流道，法兰、螺纹或者卡箍连接，流道左右对开，介质水平穿过；可定制保温夹套结构用于易

结晶、易凝固介质。

2. 测量腔体、浮子与复位弹簧组件：核心测量部件，浮子、导向杆、精密复位弹簧组合，弹簧材质根据工况温度、介质腐蚀等级选型。

3. 磁耦合传动机构：完全隔离介质，无机械贯穿，杜绝介质外漏。

4. 显示变送表头：就地机械指针表头；或者智能液晶变送表头，可显示瞬时流量、累积流量，配置信号输出、**功能。

四、产品特点

1. 水平管道直接安装，无需改变管路走向，不用设置垂直管段，适配撬装设备、机柜内部、密集管廊、加药管线等安装空间狭小的场景；

2. 全金属结构，耐高温**，结构牢固，抗冲击，无破碎风险；

3. 弹簧‑浮子平衡结构，安装姿态不受重力方向约束，仅要求水平安装，无垂直段要求；

4. 分为就地指示款（无需供电，现场直读流量）、智能远传款，支持4‑20mA、RS‑485‑Modbus‑RTU、HART、继电器流量**输出；

5. 压力损失稳定，量程比标准10:1，特殊定制可达20:1，适合中小流量连续监测；

6. 可配套夹套保温结构，用于介质易结晶、易凝固工况。

使用局限性：内部弹簧部件对脉动流*加敏感，剧烈流量脉动易造成浮子震荡，脉动管路前端必须加装阻尼器；介质含硬质颗粒杂质易造成弹簧卡

滞、导向杆磨损，上游必须配套过滤器；刻度

标定受弹簧特性影响，不可直接套用垂直型流量计标定曲线；一般不推荐用于蒸汽测量。

五、常规技术参数

测量介质 液体、气体（不适用蒸汽）

公称通径 DN15～DN100（主流），微小流量可做到DN6、DN10

量程比 标准10:1，定制型20:1

测量精度 ±1.5%FS、±2.5%FS

介质温度 -80℃～+350℃（夹套型另计）

公称压力 PN16、PN40、PN63，**结构可定制

供电电源 就地型无供电；远传智能型 DC24V

输出信号 就地指针；4‑20mA；RS‑485‑Modbus‑RTU；HART；继电器**

防护等级 IP65，防爆型可选Ex ia、Ex d防爆等级

接液材质 304/316L不锈钢（标配），哈氏合金、钛材、内衬PTFE防腐定制；弹簧选用耐蚀合金

安装方式 严格水平安装，介质侧进‑侧出直通流道

六、典型应用领域

• 撬装设备、成套机组、机柜内部管线流量监测；

• 水处理加药、药剂投加水平支管流量监控；

• 石油化工密集管廊，管线无法抬高做垂直管段的工艺管路；

• 实验室、分析仪器、小型供气管路微小流量监测；

• 制药、精细化工轻工行业水平小流量管线。
