一、产品概述

孔板流量计是应用*广泛的差压式节流型流量测量仪表，依据流体节流原理进行流量检测，整套设备由节流装

置（孔板本体、取压机构）、引压管路、差压变送器、流量积算仪组成，可连续测量密闭管道内单相液体、气

体、饱和及过热蒸汽的体积流量、质量流量。按照国标GB/T 2624、******* 5167设计制造，标准化程度

高，耐高温**，长期作为能源管网、热力蒸汽、**工艺管线流量计量的经典仪表。

常见型式分为标准同心孔板、偏心孔板、圆缺（弓形）孔板；主流取压方式包含角接取压、法兰取压、径距

（D‑D/2）取压三种结构。

二、工作原理

充满管道的流体流经孔板的节流开孔时，流束发生局部收缩，流速增大、静压降低，在孔板上游与下游之间

形成稳定静压差。在一定工况条件下，流量的平方与差压成正比关系，通过差压变送器精准采集压差信号，

结合管道内径、开孔直径、介质密度等参数运算得到瞬时流量与累积流量；测量气体、蒸汽时，一般配套温

度、压力补偿单元实现标况流量、质量流量运算。

三、产品结构组成

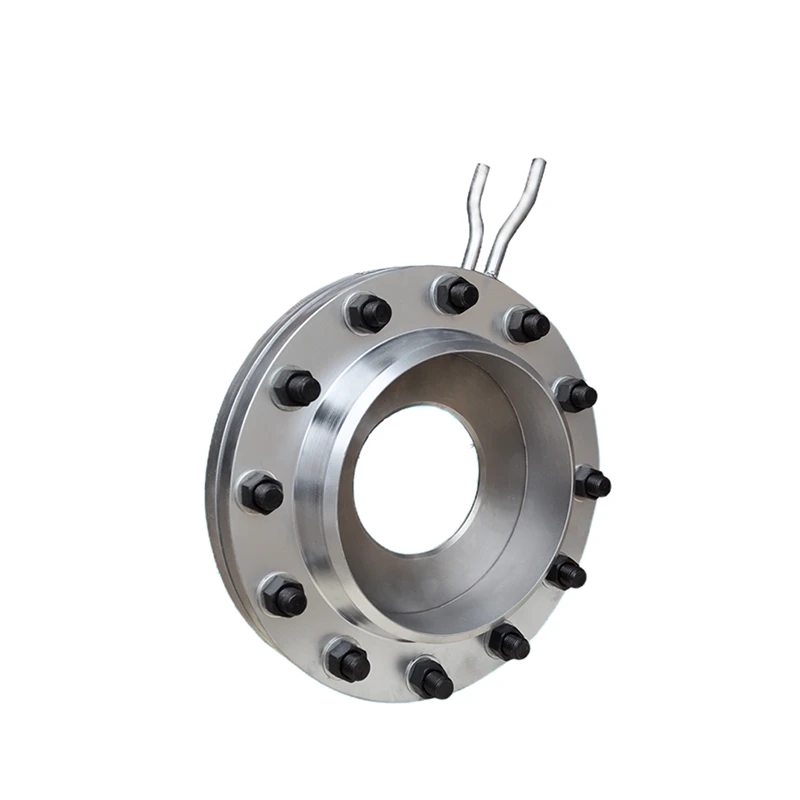

1. 节流件（孔板片）：精密加工的金属薄板，同心孔板入口为锐利直角刃口，是产生差压的核心部件，材质可

选用304、316L、哈氏合金等；

2. 取压组件：环室或者法兰取压口，用于采集孔板上下游压力信号；

3. 夹持法兰/节流装置总成：用于固定孔板片，实现与工艺管道法兰对接；

4. 引压管路及三阀组：传导压力信号，实现变送器投运、排污、校验；

5. 差压变送器、流量积算仪：差压信号采集、温压补偿运算、流量显示与信号输出。

四、产品特点

1. 标准化程度高，设计、制造、检定体系成熟，可用于贸易结算计量，行业认可度高；

2. 节流件无运动部件，结构牢固，可承受高温、**工况，使用寿命长；

3. 适用管径范围宽，DN50‑DN1000甚至*大口径均可实现测量，大管径**工况经济性突出；

4. 配套方案灵活，可根据工况选择不同取压方式与孔板型式；偏心、圆缺孔板可用于含有少量沉积物、微量杂质

的介质；

5. 信号输出完善，支持4‑20mA、RS‑485‑Modbus‑RTU、HART通讯，可接入DCS、PLC、能源管理平台。

使用局限性：量程比较窄，常规仅3:1～5:1，小流量工况测量误差明显增大；存在较大的不可逆**压力损失，长

期运行会增加输送能耗；对直管段要求严苛（上游10D‑30D、下游5D‑7D），流场紊乱时精度下降明显；取压小孔易

被杂质、结垢堵塞，需要定期排污维护；不适用于高粘度介质、两相流、脉动流测量；测量精度对雷诺数有*低要

求，低流速工况不宜选用。

五、常规技术参数

项目 参数指标

测量介质 单相洁净液体、气体、饱和蒸汽、过热蒸汽

公称通径 DN50～DN1000（标准同心孔板），特殊规格可定制*大口径

量程比 标准3:1，特殊优化结构*高可达5:1

测量精度 ±1.0%～±2.0%FS（满足直管段、雷诺数条件下）

介质温度 -40℃～550℃

公称压力 PN16～PN100，**结构可定制

供电电源 差压变送器DC24V；积算仪可选AC220V

输出信号 4‑20mA、RS‑485‑Modbus‑RTU、HART、脉冲、继电器**

接液材质 304/316L不锈钢（标配），哈氏合金、钛材等防腐定制

执行标准 GB/T 2624‑2006、*** 5167

六、典型应用领域

• 热力电力：锅炉主蒸汽、辅汽管网、高温**蒸汽流量计量；

• 石油化工：**工艺气体、油品、火炬气、天然气管线流量监测；

• 冶金行业：高炉煤气、循环水、**介质流量管控；

• 市政能源、园区热力、工厂能源计量、蒸汽能耗结算。
